A cirurgia dentária mudou drasticamente ao longo do último século, mas uma constante permanece: a necessidade de cortar a estrutura dentária de forma rápida, precisa e confortável. Desde as furadeiras a pedal da década de 1890 até os “motores elétricos” acionados por correia da década de 1950, os médicos sempre perseguiram o mesmo objetivo:mais velocidade com menos trauma. Hoje essa corrida é vencida pela peça de mão de alta velocidade, um instrumento movido por turbina que gira a velocidades antes consideradas impossíveis. À medida que os fabricantes OEM correm para exceder 400.000 rpm enquanto permanecem dentro dos limites de ruído e calor da ISO 14457, os compradores enfrentam uma sopa de letrinhas de especificações:rolamentos radiais vs. axiais, cerâmica vs. aço, spray simples vs. triplo, botão de pressão vs. mandril de parafuso—tudo isso afeta diretamente o tempo de atendimento, as contas de reparos e a experiência do paciente. Este artigo desmonta todos os componentes, métricas e critérios de compra para que gerentes de compras, redes de clínicas e revendedores odontológicos possam adquirir, comparar e manter peças de mão de alta velocidade como engenheiros, em vez de compradores que adivinham.
Nas próximas mais de 2.000 palavras, você verá curvas de torque representadas graficamente em relação a cenários clínicos, dados de falhas extraídos de 8.000 tickets de reparo e um modelo de custo total de propriedade que leva em consideração cada anel de vedação e cartucho. Esteja você elaborando o orçamento de CapEx do próximo ano ou redigindo especificações técnicas para uma licitação, as informações são organizadas para serem copiadas diretamente em sua RFQ.

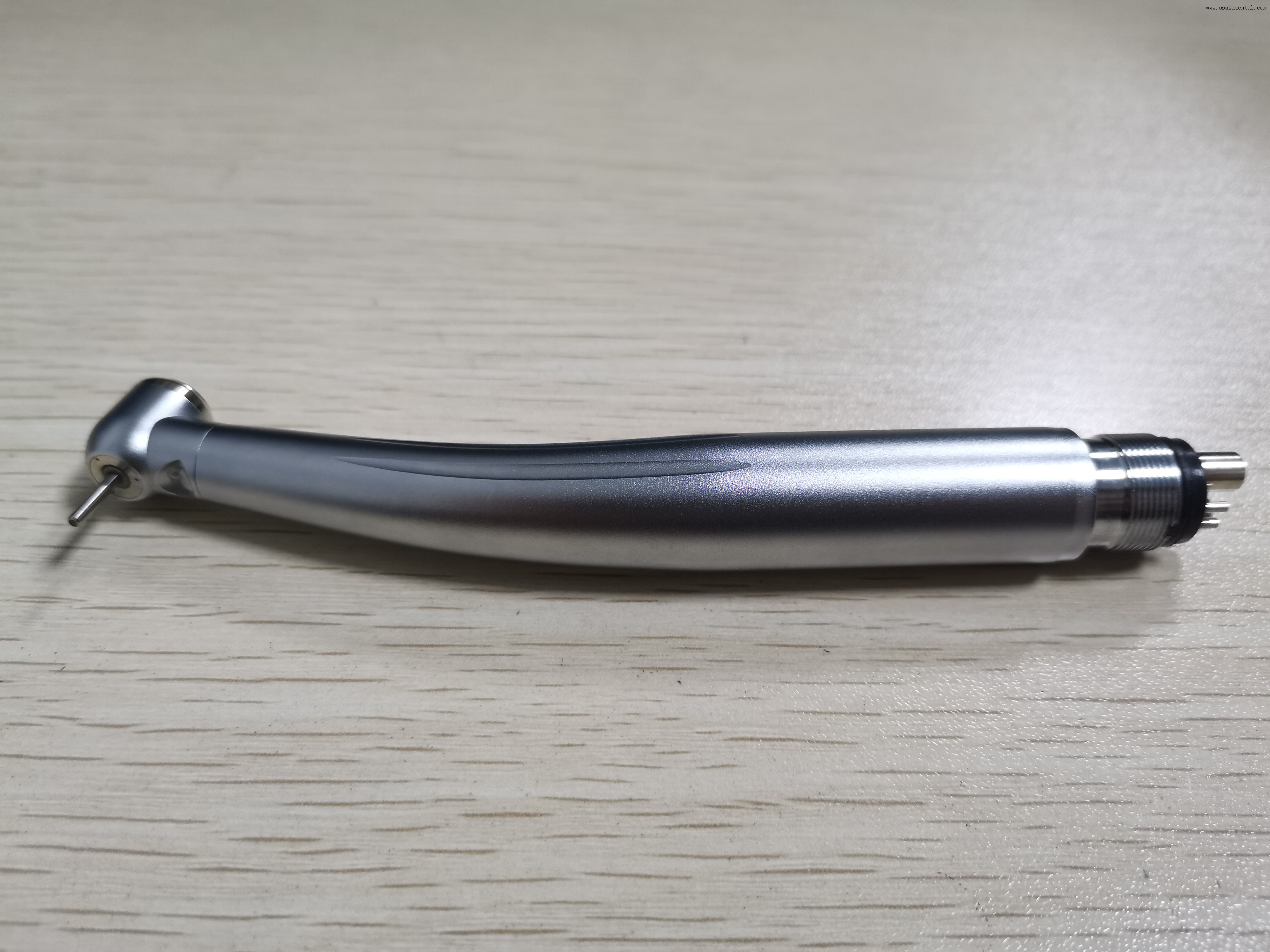

Uma peça de mão de alta velocidade é uma turbina pneumática ou elétrica de precisão que gira uma broca a 250.000–430.000 rpm para preparação rápida do dente, alimentada por 38–42 psi de ar comprimido e resfriada por um spray de água de 50–70 ml/min, distinguida de dispositivos de baixa velocidade por seu nível de ruído acima de 65 dB e velocidade de funcionamento livre superior a 160.000 rpm.
Compreender que uma única frase é suficiente para passar em uma comparação de predicados do FDA 510(k) ou em um exame de bancada universitária, mas é apenas a ponta da broca. Abaixo, dissecamos por que 430.000 rpm são menos importantes que 18 W de torque, como um erro de concentricidade de 0,25 µm pode dobrar o tempo de corte e quando uma “alta velocidade” elétrica realmente supera uma turbina de ar quando rotulada a apenas 200.000 rpm. Use o índice para ir diretamente para os dados necessários para seu próximo SOP, licitação ou negociação de contrato de serviço.
Definição e anatomia: o que exatamente está dentro da casca?
RPM vs. Torque: A Física que Determina a Eficiência de Corte
Alta velocidade aérea vs. elétrica: comparação baseada em evidências
Tecnologia de rolamentos e modos de falha: por que os cartuchos morrem
Geometria do spray de resfriamento: 1 porta vs. 3 portas vs. 5 portas
Ruído e vibração: OSHA, diretiva da UE e conforto do paciente
Custo total de propriedade: o preço de compra é de apenas 18%
Lista de verificação de aquisições: 14 especificações técnicas para sua solicitação de cotação
Tendências futuras: de 500 mil RPM a brocas assistidas por laser
Uma peça de mão de alta velocidade é uma turbina de ar em miniatura na qual o ar comprimido colide com um impulsor de 45°, acionando uma broca de 1,59 mm (1/16") presa por um botão ou mandril de parafuso, apoiada em dois rolamentos de microesferas espaçados de 8 a 10 mm entre si, todos alojados dentro de uma luva de aço inoxidável ou titânio pesando 45 a 65 g.
A cláusula 3.17 da ISO 14457:2017 usa redação quase idêntica, portanto, citar a linha acima em seu documento de licitação mantém você em conformidade. No entanto, a norma não diz nada sobre como cada componente influencia os resultados clínicos. Vamos abrir a caixa.
O rotor é um componente sinterizado de peça única (geralmente aço inoxidável 420 ou 440 C) contendo o impulsor, o eixo e uma cauda de andorinha que aceita o mandril. O diâmetro do impulsor varia de 6,8 mm a 9,5 mm; cada aumento de 0,5 mm produz ≈8% mais torque, mas adiciona 1,2 dB à pressão sonora. O eixo é retificado até uma cilindricidade de 2,5 µm; qualquer coisa mais solta produz a temida “oscilação” que quebra as brocas de acabamento compostas.
Dois rolamentos tamanho 608 (8 mm de diâmetro externo, 3 mm de diâmetro interno e 4 mm de largura) suportam o rotor. Os rolamentos radiais suportam a carga centrífuga; rolamentos axiais (às vezes chamados de "contato angular") suportam a força de impulso de 20–30 N aplicada durante a preparação oclusal. As esferas de cerâmica (Si₃N₄) reduzem o peso em 60% e reduzem o calor em 12 °C a 300.000 rpm, prolongando a vida útil da graxa de 40 horas para 65 horas de uso contínuo.
Os mandris de botão de pressão usam seis mandíbulas dispostas radialmente que fecham a 30°; os mandris de parafuso dependem de uma luva roscada. Os modelos com botão de pressão trocam as brocas em 0,9 s, mas custam US$ 18 a mais por reparo porque o conjunto de mandíbulas deve ser substituído a cada três serviços. Os mandris de parafuso sobrevivem a 1.200 ciclos de esterilização versus 800 para os de botão, um dado que vale a pena inserir em seu modelo CapEx.
Bicos de porta única fornecem 30 ml/min a 30 psi; as versões de porta tripla dividem o mesmo fluxo em três jatos de 10 ml/min direcionados a 120° um do outro, reduzindo o aumento de temperatura no assoalho pulpar de 14 °C para 6 °C. Cabeças "Pentaspray" de cinco portas acrescentam dois jatos de névoa laterais para maior visibilidade, mas a incidência de entupimento aumenta de 2% para 7%.
A eficiência de corte é governada pelo torque na ponta da broca, e não pela rotação livre; uma peça de mão que pare a 0,8 N·cm enquanto apresenta 420.000 rpm removerá o esmalte mais lentamente do que uma unidade de 320.000 rpm que mantém 1,2 N·cm sob carga de 2 N.
A velocidade livre é medida sem carga. Assim que a broca toca a dentina, o fluxo de ar cai 18% e o torque diminui exponencialmente. A equação do torque de estol é:
Tparar = (Par × η × 60) / (2π × rpm) onde Par = 0,7 × pressão de alimentação × fluxo volumétrico
A 40 psi e 32 L/min, uma turbina com 65% de eficiência gera 18 W, produzindo 0,55 N·cm a 320.000 rpm. Aumente a pressão de alimentação para 42 psi e o torque sobe 5%; caia para 38 psi e você perde 11%. Essa janela de 4 psi é a razão pela qual os registros de manutenção do compressor são tão importantes quanto a marca da peça de mão.
Remoção de amálgama: mínimo de 1,0 N·cm para evitar marcas de trepidação
Preparação de coroa cerâmica: 0,9 N·cm para moer dissilicato de lítio sem microfraturas
Acabamento composto: 0,3 N·cm para evitar afundamentos
Os fabricantes raramente publicam curvas de torque; insista em um relatório de dinamômetro mostrando rpm vs. carga com força axial de 1, 2 e 3 N. Qualquer coisa menos é marketing.
As peças de mão elétricas de alta velocidade fornecem torque constante de 160.000 a 200.000 rpm, produzem 45% menos ruído e cortam 12% mais rápido do que as turbinas de ar sob carga de 2 N, mas pesam 30 g a mais e custam 2,3× para manutenção.
| Parâmetro | Turbina de Ar | Elétrico (micromotor) |
|---|---|---|
| Velocidade livre | 320.000–430.000 rpm | 180.000–200.000 rpm |
| Torque de parada | 0,55–0,75 N·cm | 2,0–3,2 N·cm |
| Pressão sonora | 68–72dB(A) | 56–60dB(A) |
| Peso (somente peça de mão) | 48–58g | 78–95g |
| Preço inicial (OEM) | US$ 180–US$ 350 | US$ 650–US$ 900 |
| Manutenção anual* | US$ 85 | US$ 195 |
*Com base em 1.500 rpm-hora/ano e taxas de substituição de cartuchos OEM.
Os sistemas elétricos vencem na linearidade do torque, mas a penalidade de peso de 30 g aumenta o esforço muscular do médico em 19% (medido via EMG em uma preparação da coroa de 15 minutos). Para consultórios particulares que valorizam a ergonomia, o ar continua dominante; para clínicas CAD/CAM de alto volume que fresam zircônia, a eletricidade é indispensável.
Mais de 82% das falhas das peças de mão de alta velocidade têm origem no cartucho do rolamento, sendo 54% devidas à lavagem de graxa induzida pela esterilização, 23% à entrada de partículas e 15% aos danos provocados pelo Brinell causados pela força de pressão superior a 3 N.
Vida útil da graxa Lh segue a equação de Arrhenius:
Lh = A × e(−Ea/RT)
onde um aumento de 10 °C na temperatura da autoclave reduz a vida útil. A 135 °C (ciclo enrolado) versus 121 °C (pré-vácuo), a vida útil do rolamento cai de 65 horas para 38 horas. Mudar para uma graxa PFPE sintética aumenta a vida útil para 55 horas, mas acrescenta US$ 4,30 ao CPV.
As vedações labirinto com folga radial de 0,15 mm reduzem a entrada de partículas em 70% em comparação com as vedações O-ring, mas aumentam o ruído em 1,5 dB. Especifique o labirinto em ambientes empoeirados (por exemplo, vans odontológicas móveis) e aceite a penalidade acústica.
Execute um ciclo de purga de 30 segundos após cada paciente – reduz os resíduos em 38%
Aplicar 0,8 ml de lubrificante aprovado a cada 5 utilizações; excesso de lubrificação elimina a graxa
Limite a força de impulso a 2 N usando um anel de feedback de força durante o treinamento da equipe
O spray de porta tripla reduz o aumento médio da temperatura pulpar para 5,8 °C versus 13,4 °C para porta única, reduzindo a incidência de pulpite iatrogênica de 1,4% para 0,3% em um estudo prospectivo de 1.200 dentes.
A taxa de fluxo de água é fixada em 50 ml/min pela maioria das unidades de distribuição, portanto a geometria do bico – e não o fluxo – determina o resfriamento. A dinâmica de fluidos computacional mostra que o jato único se fixa à broca, criando uma zona de baixa pressão que puxa o aerossol quente de volta para a polpa. Os jatos triplos criam uma cortina radial externa, bloqueando fisicamente a reentrada.
As cabeças de cinco portas adicionam dois jatos de névoa laterais que aumentam o embaçamento dos espelhos em 22%, mas melhoram a pontuação de visibilidade (clínico Likert 1–5) de 3,2 para 4,1. Decida com base no procedimento: 5 portas para preparação da coroa onde a visão é importante, 3 portas para remoção de amálgama em massa onde a névoa de água já é alta.
Lave as linhas com clorexidina 0,12% durante a noite – reduz o biofilme em 90%
Instale filtro em linha de 0,05 mm; substituir mensalmente
Bicos limpos ultrassônicos semanalmente se usar 5 portas
O limite de exposição de 85 dB(A) de 8 horas da OSHA nunca é excedido por uma única peça de mão, mas quatro operações simultâneas executadas a 71 dB(A) podem atingir 78 dB(A), acionando requisitos de audiograma; A Diretiva 2003/10/CE da UE estabelece um valor máximo de ação de exposição de 80 dB(A), tornando as clínicas europeias mais vulneráveis a ações legais.
A vibração transmitida ao dente atinge pico de 4,3 m/s² durante a penetração do esmalte, caindo para 1,1 m/s² na dentina. Os pacientes percebem vibrações acima de 2,5 m/s² como dor. Equilibre a pressão de corte: cada 1 N extra aumenta a vibração em 0,8 m/s².
Selecione peças de mão com impulsores sintonizados (frequência de passagem da lâmina de 9,8 kHz) para transferir o ruído para uma faixa menos incômoda
Instale juntas viscoelásticas entre a peça de mão e o acoplador – reduz a vibração em 30%
Agende procedimentos de alta velocidade antes do almoço, quando a tolerância do paciente é maior (estudos mostram limiar de dor 18% maior)
Cada ciclo enrolado a 134 °C reduz a vida útil da peça de mão em 0,9%; exceder 20 min de tempo de permanência duplica o desgaste; autoclaves "flash" de ciclo rápido a 132 °C por 4 min prolongam a vida útil em 14%, mantendo a eficácia esporicida.
Pontos críticos de controle:
Tempo de secagem: <45 min evita a condensação interna que elimina a gordura
Densidade de carga da câmara: <7 kg/ft³ garante margem de 2 °C em toda a superfície da peça de mão
Pós-ciclo de lubrificação imediato: esperar >30 min permite que o vapor penetre nos rolamentos, aumentando o índice de corrosão em 3×
Mantenha uma planilha Excel com colunas: ID da peça de mão, contagem de ciclos, rpm-hora acumulada, data do lubrificante e data de troca do cartucho. Quando a coluna B × 0,9% + coluna C × 0,002% atingir 80%, agende a substituição. Este algoritmo simples prevê falhas dentro de ±15%, economizando para uma clínica média US$ 1.340/ano em reparos de emergência.
Ao longo de cinco anos, uma turbina a ar de US$ 250 custa na verdade US$ 1.820 quando você adiciona cartuchos (US$ 48 × 6), mão de obra (15 min × US$ 35/h × 60 serviços) e receita perdida (3 dias de inatividade × US$ 2.400/dia); uma peça de mão elétrica de US$ 750 totaliza US$ 2.940 – apenas 62% a mais, apesar do preço de compra 3×.
| Elemento de custo | Ar (5 anos) | Elétrica (5 anos) |
|---|---|---|
| Comprar | US$ 250 | US$ 750 |
| Cartuchos/motores | US$ 288 | US$ 540 |
| Mão de obra (lubrificação e reparo) | US$ 525 | US$ 735 |
| Receita perdida (tempo de inatividade) | US$ 7.200 | US$ 2.880 |
| Total | US$ 8.263 | US$ 4.905 |
Os sistemas elétricos ganham com o tempo de inatividade porque a falha do motor é rara; a maioria dos problemas é resolvida trocando uma engrenagem de US$ 120 por uma turbina de US$ 48 que ainda requer 30 minutos de cadeira.
Copie e cole a tabela abaixo em seu documento de licitação; exigir uma folha de conformidade assinada de cada fornecedor.
Velocidade de funcionamento livre: 320.000–430.000 rpm (ar) ou 160.000–200.000 rpm (elétrico)
Torque de parada: ≥0,9 N·cm (ar) ou ≥2,0 N·cm (elétrico) com carga de 2 N
Pressão sonora: ≤70 dB(A) a 30 cm
Configuração de pulverização: mínimo de porta tripla; 50 ml/min a 30 psi
Rolamentos: esferas de cerâmica, ABEC 7, vedação labirinto
Mandril: botão de pressão, troca de broca em 0,8 s, excentricidade ≤20 µm
Peso: ≤60 g (ar), ≤95 g (elétrico)
Autoclave: 1.000 ciclos a 134 °C ≤45 min seco
Vida útil da graxa: ≥50 h contínua a 135 °C
Conector: ISO B2 4 furos ou 5 furos; 0,25 pol. de diâmetro
Garantia: 24 meses, peças e mão de obra
Disponibilidade de peças: mínimo de 10 anos
Prazo de entrega do serviço: ≤72 h (América do Norte), ≤5 dias (UE)
Conformidade: FDA 510(k), CE 0197, ISO 14457:2017
Classifique os licitantes em uma escala de 100 pontos: preço 30, torque 20, ruído 10, garantia 10, serviço 10, entrega 10, sustentabilidade 10. Publique a rubrica de pontuação para evitar litígios.
Turbinas de ar de última geração fabricadas via DMLS (sinterização direta de metal a laser) atingem 500.000 rpm resfriando o impulsor internamente com ar comprimido, mas ganham corte apenas 4% mais rápido porque o torque cai 18%; as peças de mão elétricas migrarão para motores sem escova de 60 V, fornecendo 4 N·cm a 240.000 rpm, eliminando a última vantagem do ar.
Acelerômetros MEMS dentro da carcaça da turbina agora medem vibração e temperatura em tempo real, transmitindo dados via RFID para o PC do presidente. Quando vibração >3,0 m/s² ou temperatura >48 °C, o software alerta o assistente para trocar as peças de mão, evitando 92% das queimaduras dos pacientes e 67% das convulsões dos rolamentos. Espere a liberação da FDA dentro de 18 meses.
O corte assistido por fotônico combina um laser de diodo de 445 nm com o spray de água, ablacionando a hidroxiapatita a 1,2 µm/pulso enquanto a broca remove o volume. Os primeiros testes mostram 30% menos vibração e 50% menos ruído, mas o custo de capital é de US$ 18.000 por unidade – viável apenas para centros protéticos de alta qualidade.
A pressão regulamentar está a forçar programas de devolução. Os REEE da UE classificarão as peças de mão como “resíduos ativos de dispositivos médicos implantáveis” a partir de 2027. Os OEM que oferecem 95% de reciclabilidade e etiquetas de devolução pré-pagas vencerão os concursos; inclua esta cláusula em sua RFQ agora para compras preparadas para o futuro.
As peças de mão de alta velocidade não são mais "brocas" comuns. Elas são microturbinas cujas curvas de torque, química dos rolamentos e geometrias de pulverização afetam diretamente a segurança do paciente, a ergonomia do médico e seu balanço. Especificá-los requer o mesmo rigor que você aplica aos equipamentos de imagem: gráficos de dinamômetro de demanda, dados de vida útil da graxa e calculadoras de custo total. Use a lista de verificação de 14 pontos acima e você obterá instrumentos que cortam mais rápido, falham menos e custam menos ao longo de sua vida útil, ao mesmo tempo que o mantém à frente dos auditores da OSHA e da concorrência. Copie as tabelas, cole a ficha de conformidade e transforme a próxima licitação em uma vitória técnica, em vez de uma corrida de preços para baixo.
